Semaine 20-2009 : Plancher des chambres...

Par Marc le dimanche 17 mai 2009, 15:50 - Ossature - Lien permanent

Rappelez vous, fin février nous en étions là :

Le bois à peine arrivé samedi passé, nous avons commencé cette semaine avec Papy C. le montage du plancher du deuxième étage. Une première partie a même déjà reçu ses panneaux OSB.

Petit panoramique (foireux) en 3 parties :

Le plus difficile consistait à placer la muralière contre le mur en pierre, à 6,5m de haut. Mais une fois celle-ci placée, les longues solives pourront être mises en place plus facilement.

Préparation de la muralière :

Mise en place par tiges filetées traversant les 60cm du mur en pierre, avec des platines de l'autre côté :

Et pose de la première solive de 5,2 m :

Vu du rez-de-chaussée :

Voilà donc où nous en sommes à ce jour :

« Semaine 19-2009 : Linteaux et maçonnerie | Il va être 19h... »

Commentaires

1. Le mardi 19 mai 2009, 18:35 par Cécile

C'est impressionnant, félicitations !!!
Et vraiment très beau !!!
Bête question, la muralière, c'est suffisant pour faire tenir toute la structure ?
Je ne comprends pas (même avec les photos) ce qu'est une platine, à l'occasion, quand vous avez le temps de m'expliquer ...

Bisous

2. Le mercredi 20 mai 2009, 22:07 par Marc

C'est impressionnant, félicitations !!!
Et vraiment très beau !!!
Ca ça va faire plaisir à l'architecte... Merci

Bête question, la muralière, c'est suffisant pour faire tenir toute la structure ?
Ca c'est une question pour l'ingénieur... (t'a perdu ton syllabus de RDM Cécile ?)
La muralière ne reprend en fait que les charges du plancher sur 1m de large. Les solives (poutres) reposent en effet sur les deux cloisons et sur la muralière. En plus, comme elles sont hyperstatiques (3 appuis). Aucun problème !
Et puis la muralière est fixée par 4 tiges filetées de diamètre 20mm. Je n'ai pas la valeur de resistance au cisaillement ici, mais ne t'inquiète pas, ça reprend des tonnes !

Je ne comprends pas (même avec les photos) ce qu'est une platine, à l'occasion, quand vous avez le temps de m'expliquer ...

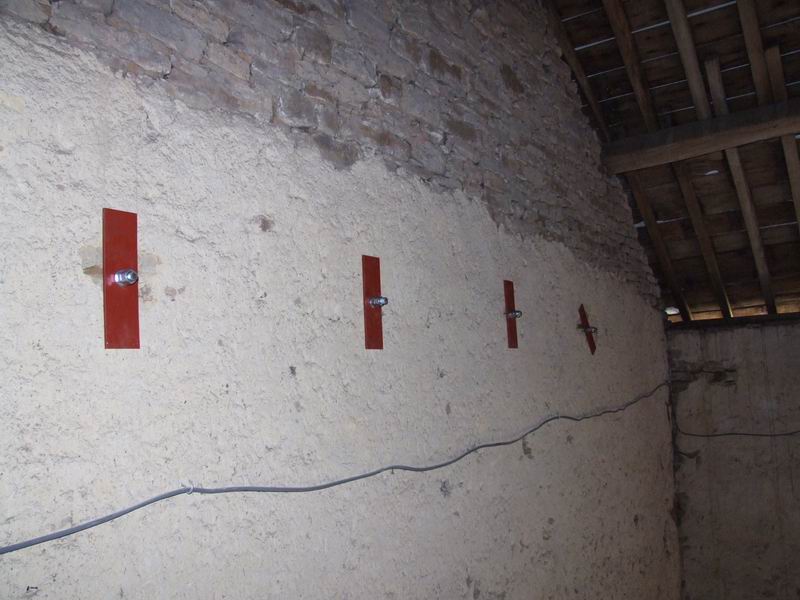

Une photo vaut mieux qu'un long discours :

Elles sont fixées de l'autre côté du mur par rapport à la muralière, pour serrer la tige filetée contre le mur (et pour répartir correctement l'effort sur les pierres du mur...
Voilà tout est plus clair maintenant ?
